Projet BTS CIEL IR

Camping MQTT

Ce projet consiste à mettre en place une collecte de températures en temps réel à l’aide de plusieurs ESP32 équipés de capteurs DHT. Chaque module envoie ses mesures sur un broker MQTT à travers différents topics. Un Raspberry Pi récupère ensuite l’ensemble des données et, grâce à Node-RED, génère une interface web permettant de centraliser et visualiser toutes les informations.

Résumé rapide

Objectif Superviser plusieurs capteurs de température depuis une seule interface.

Technologies ESP32, DHT, MQTT, Raspberry Pi, Node-RED.

Résultat Un site web simple regroupant les données envoyées par tous les modules.

Contexte du projet

Dans ce projet, l’idée était de créer un système de remontée de données distribué. Plusieurs points de mesure étaient installés avec des ESP32 reliés à des capteurs DHT. Chaque carte relevait les valeurs de température puis les publiait sur un broker MQTT à l’aide de topics dédiés. Le Raspberry Pi servait de point central pour récupérer, traiter et afficher les données sur une page web construite avec Node-RED. Ce projet permettait donc de combiner embarqué, réseau, protocole MQTT et supervision web.

Architecture générale

Capteur DHT

Mesure la température puis transmet la valeur à l’ESP32.

ESP32

Lit les données du capteur et publie les mesures sur un topic MQTT.

Broker MQTT

Centralise les messages envoyés par tous les modules connectés.

Raspberry Pi

Récupère les données du broker et héberge la partie de traitement.

Node-RED

Crée l’interface web qui regroupe et affiche toutes les températures.

Fonctionnement

Acquisition

Chaque capteur DHT mesure la température au niveau de son emplacement.

Publication MQTT

L’ESP32 publie la valeur mesurée sur un topic MQTT dédié, ce qui permet d’identifier facilement chaque zone.

Centralisation

Le Raspberry Pi récupère tous les messages transmis via le broker MQTT.

Affichage web

Node-RED traite les données puis génère un site web centralisé pour consulter les températures.

Technologies utilisées

ESP32 Capteur DHT MQTT Topics MQTT Raspberry Pi Node-RED Communication réseau Supervision web IoT

Ce que ce projet m’a apporté

Comprendre le fonctionnement d’une architecture IoT simple et efficace.
Mettre en œuvre la communication entre plusieurs équipements sur un réseau.
Utiliser le protocole MQTT pour publier et recevoir des données.
Structurer des topics pour organiser correctement les informations.

Exploiter un Raspberry Pi comme point central de collecte.
Créer une interface avec Node-RED pour afficher des données en temps réel.
Relier capteurs, microcontrôleurs, réseau et affichage web dans un même projet.
Développer une logique de supervision simple, lisible et centralisée.

Illustrations du projet

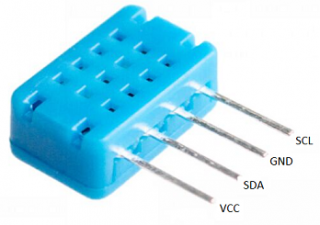

Capteur DHT

Capteur utilisé pour relever la température.

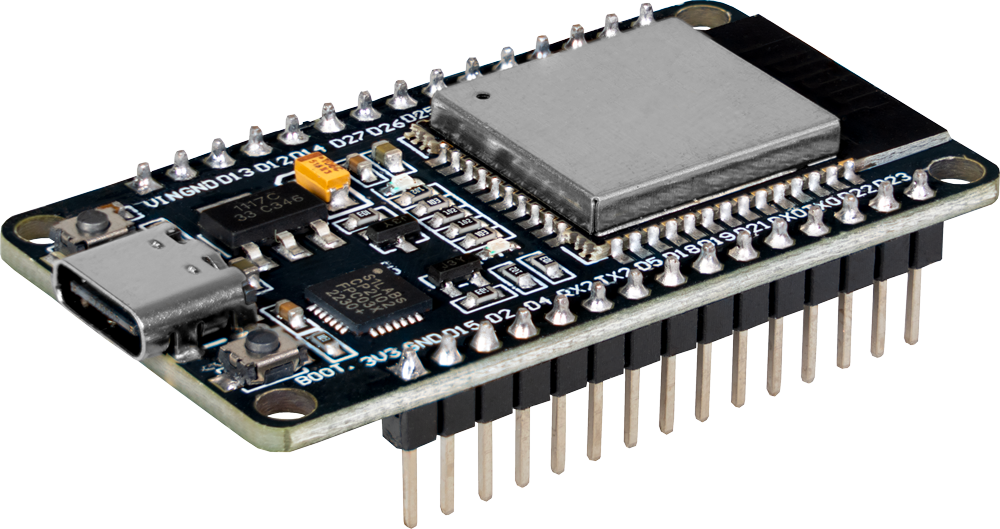

ESP32

Carte microcontrôleur utilisée pour envoyer les données.

MQTT

Protocole léger de communication entre les équipements.

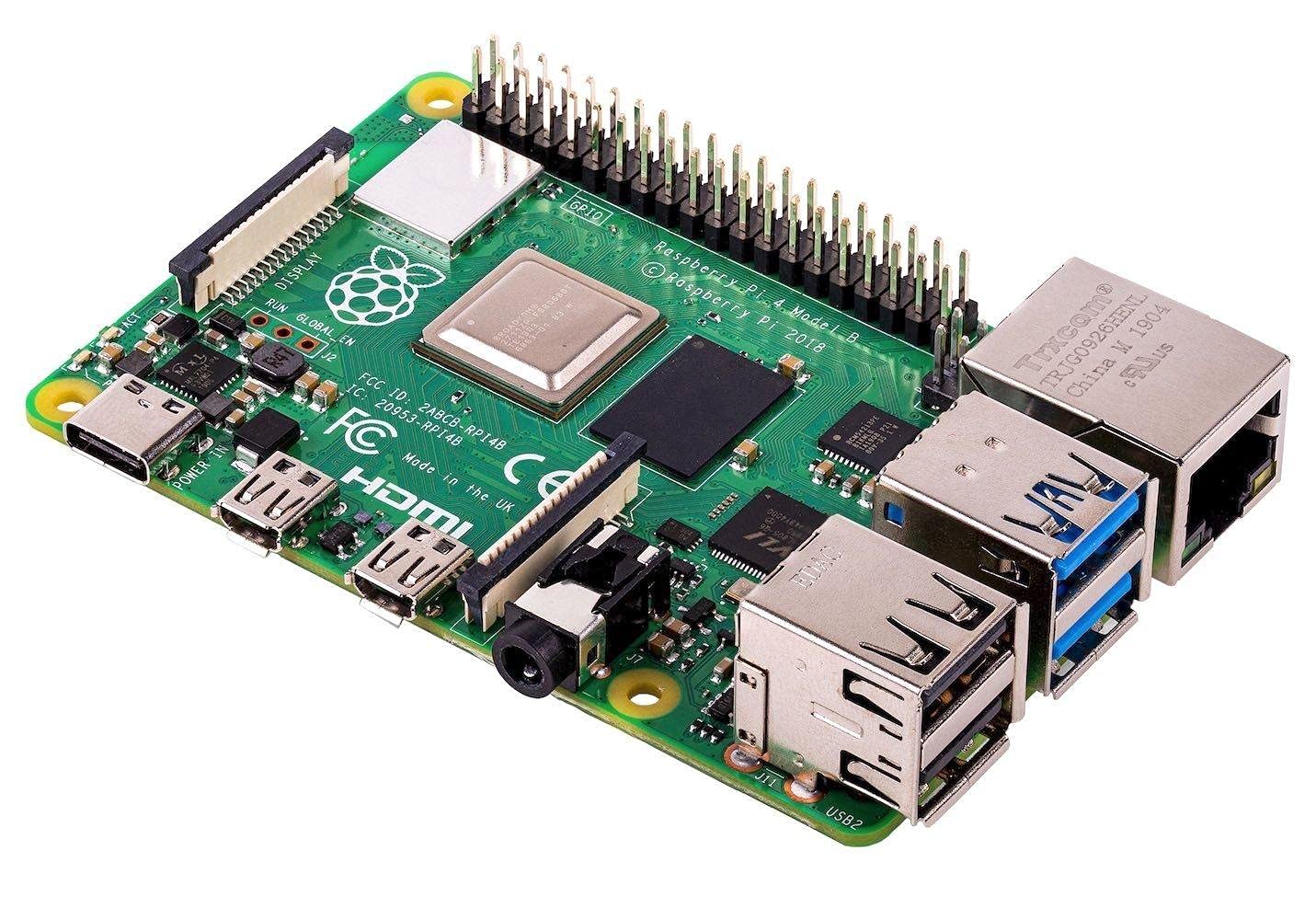

Raspberry Pi

Machine centrale de récupération et de traitement.

Node-RED

Outil utilisé pour créer l’interface web de supervision.

Conclusion

Le projet Camping MQTT m’a permis de travailler sur une chaîne complète : capteur → microcontrôleur → broker MQTT → Raspberry Pi → interface web. Il montre ma capacité à relier plusieurs technologies pour construire une solution de supervision simple, cohérente et fonctionnelle dans un contexte réseau et IoT.
